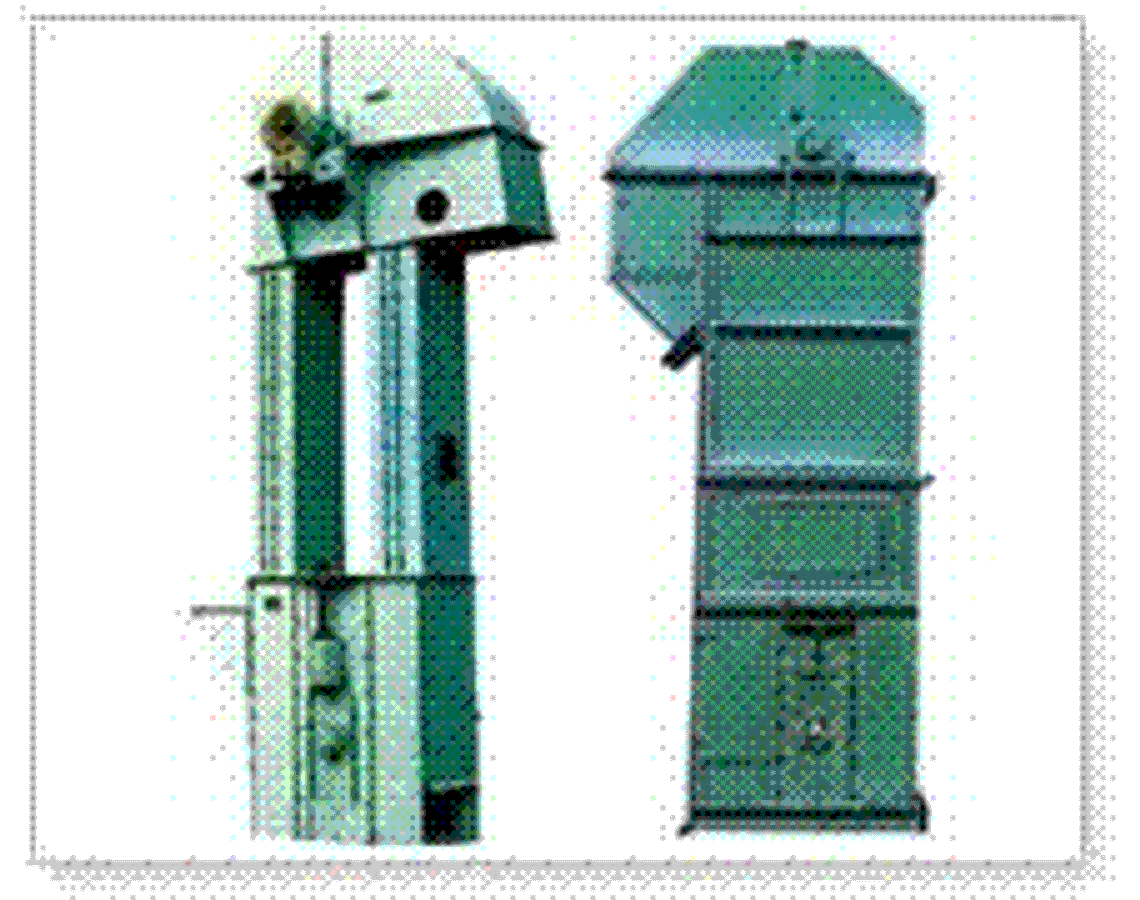

TD型斗式提升机是我厂基于D型斗式提升机研制的新产品，与D型相比，具有规格多输送量大，提升高度高，运行平稳可靠，寿命长等显著优点。其主要技术性能及参数符合JB3926-85<<垂直斗式提升机>>(该标准等效，参照了国际标准和国外**标准）
特点
1、输送量大，相同斗宽的TD型与D型相比，输送量增大近一倍：
2、牵引件采用高强度橡胶输送带具有较高的抗拉强度，使用寿命长。
3、整机结构简单、安装方便、便于调整、维修和保养。
4、牵引件为低合金高强度园环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。
本提升机为离心式或混合方式卸料，掏取式装料，适用输送堆积密度不大于1.5吨/米3的粉状、粒状、小块状的低磨琢性物料，物料的温度不得超过60度。
本机备有四种料斗：Q型（浅斗）、H型（弧底斗）、zh型（中深斗）、sh型（深斗），分别输送各种物料，用户可以根据物料特性来选择适当得料斗。
TD型斗提机结构型式
（1）传动装置 TD型斗提机的传动装置有两种形式，分别配有YZ型减速型或ZQ（YY）型减速器。YZ型轴装减速器直接套装在主轴轴头上，省去了传动平台、联轴器等，使结构紧凑，重量轻，而且其内部带有异型辊逆止器，逆止可靠。该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。
（2）TD型斗提机备有四种料斗：Q型（浅斗）、H型（弧底斗）、Zd型（中深斗）、Ｓd型（深斗）
| 斗提机型号 |
TD100 |
TD160 |
TD250 |
TD315 |
||||||||||
| 料斗型式 |
Q |
H |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
|
输送量① m3/h |
4 |
7.6 |
9 |
16 |
16 |
27 |
20 |
36 |
38 |
59 |
28 |
50 |
42 |
67 |
|
料斗容积 L |
0.15 |
0.3 |
0.49 |
0.9 |
1.2 |
1.9 |
1.12 |
2.24 |
3.0 |
4.6 |
1.95 |
3.55 |
3.75 |
5.8 |
|
料斗运行速度 m/s |
1.4 |
1.4 |
1.6 |
1.6 |
||||||||||
|
滚筒转速 r/min |
67 |
67 |
61 |
61 |
||||||||||
| 斗提机型号 |
TD400 |
TD500 |
TD630 |
|||||||||
| 料斗型式 |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
|
输送量① m3/h |
40 |
76 |
68 |
110 |
63 |
116 |
96 |
154 |
- |
142 |
148 |
238 |
|
料斗容积 L |
3.1 |
5.6 |
5.9 |
9.4 |
4.84 |
9.0 |
9.3 |
14.9 |
- |
14 |
14.6 |
23.5 |
|
料斗运行速度 m/s |
1.8 |
1.8 |
2.0 |
|||||||||
|
滚筒转速 r/min |
55 |
55 |
48 |
|||||||||
①表中料斗容积为料斗盛水时容积，与实际填充量相近，故输送量计算时未考虑填充系数ψ，具体选型时应根据物料度，求得ψ修正值，以此值修正表中所给输送量。
